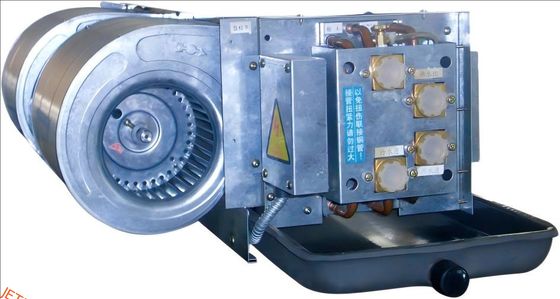

Une unité de bobine de ventilateur (FCU), également connue sous le nom d'unité de bobine de ventilateur verticale (VFCU), est un dispositif composé d'unéchangeur de chaleur(coil) et uneéventailLes FCU sont couramment utilisées dansChauffageSystèmes de bâtiments résidentiels, commerciaux et industriels qui utilisentclimatisation par conduitLes unités de refroidissement sont généralement connectées à desles conduitset unthermostatpour régler la température d'un ou de plusieurs espaces et pour aider leunité de traitement de l'airle thermostat contrôle la vitesse du ventilateur et/ou le débit d'eau ouréfrigérantà l'échangeur de chaleur en utilisant unsoupape de commande.
Caractéristiques:
- Unité de bobine de ventilateur à conduits
- Unité de bobine de ventilateur FCU
- Coil de chauffage
- Nom du produit: Unité de bobine de ventilateur
- Rôles de bobine: 4 rangées ---- 3 rangées
- Moteur: moteur monophasique
- Ventilateur: Ventilateur centrifuge à double entrée
- L'alimentation électrique: 220 V, 50 Hz
- Pipe de vidange: 3/4"
- Le montant de l'indemnité
* Chauffe-eau électrique (PTC)
* Boîte d'air de retour
* Moteur sans balai CC
Paramètres techniques:
Modèle
Je vous en prie. |
Le FP-200
(FP-34) |
Le FP-300
(FP-51) |
Le FP-400
(FP-68) |
FP-500, le numéro de série
(FP-85) |
Le FP-600
(FP-102) |
Le FP-800
(FP-136) |
Le FP-1000
(FP-170) |
FP-1200
(FP-204) |
Le FP-1400
(FP-238) |
Standard Air
Volume (m3h) |
H est |
340 |
510 |
680 |
850 |
1020 |
1360 |
1700 |
2040 |
2380 |
| M |
255 |
382 |
510 |
638 |
765 |
1020 |
1275 |
1530 |
1785 |
| L |
170 |
255 |
340 |
425 |
510 |
680 |
850 |
1020 |
1190 |
| (W) Capacité de refroidissement |
1800 |
2700 |
3600 |
4500 |
5400 |
7200 |
9000 |
10800 |
12600 |
| (W) Capacité de chauffage |
2700 |
4050 |
5400 |
6750 |
8100 |
10800 |
13500 |
16200 |
18900 |
| PTC (facultatif) |
puissance (KW) |
1.5 |
2.0 |
2.5 |
3.0 |
3.0 |
4.5 |
4.5 |
6.0 |
6.0 |
| Courant électrique (A) |
6.8 |
9.1 |
11.4 |
13.7 |
13.7 |
20.5 |
20.5 |
27.3 |
27.3 |
Précipitation statique ((Pa) |
S |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
| E |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
50 |
50 |
Niveau sonore (dB) |
S |
≤ 37 |
≤ 39 |
≤ 41 |
≤ 43 |
≤ 45 |
≤ 46 |
≤ 48 |
≤ 50 |
≤ 52 |
|
| E |
≤ 40 |
≤ 42 |
≤ 44 |
≤ 46 |
≤ 47 |
≤ 48 |
≤ 50 |
≤ 54 |
≤ 56 |
|
Coils |
Le type |
Tubes de cuivre de haute pureté et ailerons de refroidissement en aluminium |
Flux d'eauPour les véhicules à moteur |
0.34 |
0.50 |
0.66 |
0.81 |
0.96 |
1.28 |
1.61 |
1.92 |
2.18 |
Réduction de la pression (KPa) |
30 |
30 |
30 |
30 |
40 |
40 |
40 |
40 |
50 |
| Max. presse de travail(MPa) |
1.6 |
Moteur
|
Entrée de puissance |
S |
37 |
52 |
62 |
76 |
96 |
134 |
152 |
189 |
228 |
| E |
44 |
59 |
72 |
87 |
108 |
156 |
174 |
250 |
300 |
| Quantité |
1 |
2 |
Ventilateur |
Le type |
Ventilateur centrifuge à double entrée |
| Quantité |
1 |
2 |
3 |
4 |
Nom de l'entreprise:
1Conditions de réfrigération: DB=27°C, WB=19.5°C, TW1=7°C, △TW=5°C; Conditions de chauffage: DB=21°C, TW1=60°C, △TW=10°C.
2Les capacités de refroidissement et de chauffage sont des valeurs à grande vitesse, à volume moyen d'air, elles représentent environ 84% des valeurs du tableau, à faible volume d'air, environ 74%.
3.La bobine est un tube de 3 rangées avec une densité de nageoires de 12 nageoires par pouce. Pour les autres types tels que les tubes à 2 rangées, veuillez spécifier séparément.
4.Les valeurs de bruit doivent être testées dans des conditions conformes aux prescriptions pertinentes de la norme nationale GB-T19232-2003.
5.La puissance indiquée sur la plaque d'immatriculation du moteur de ce produit est la puissance de sortie, tandis que la puissance indiquée dans le tableau ci-dessus est la puissance d'entrée du moteur.
6Dans les numéros de modèle ci-dessus, les chiffres entre parenthèses représentent le volume d'air à grande vitesse: quantité ×10 m3/h. Exemple: le FP-34 a un volume d'air de 340 m3/h.
Applications:
Les unités de bobine de ventilation JETEX sont des produits HVAC polyvalents adaptés à un large éventail d'applications dans divers contextes.Ces unités de ventilation intérieure sont conçues pour fournir des solutions de refroidissement et de chauffage efficaces dans les espaces résidentiels et commerciauxLes modèles FP-200 à FP-1400 offrent une gamme diversifiée d'options pour répondre aux différentes tailles de pièce et aux besoins de refroidissement.
FAQ:
Q: Quelle est la marque de l'unité de la bobine du ventilateur?
R: La marque de l'unité de la bobine de ventilation est JETEX.
Q: Quels sont les numéros de modèle disponibles pour l'unité de la bobine de ventilation?
R: Les numéros de modèle disponibles vont de FP-200 à FP-1400.
Q: Où est fabriqué l'appareil de la bobine de ventilation?
R: L'unité de la bobine de ventilation est fabriquée à Guangzhou, en Chine.
Q: L'appareil à bobine de ventilation peut-il être utilisé à des fins résidentielles et commerciales?
R: Oui, l'unité de bobine de ventilateur convient à la fois aux applications résidentielles et commerciales.
Q: Quelle sorte de garantie est fournie pour l'unité de la bobine du ventilateur?
R: Pour les informations relatives à la garantie, veuillez consulter la politique de garantie fournie par le fabricant.
